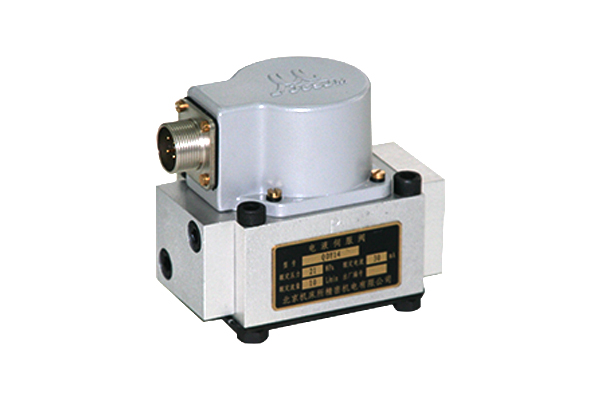

Seria QDY14 Serwozawór

Opis
Elektroniczny zawór sterujący dławiący jest kluczową częścią sterującą serwomechanizmem elektrohydraulicznym, działającym na konwersję elektrohydrauliczną i wzmocnienie mocy.
Być konkretnym, może odbierać sygnał elektryczny przekazywany bezpośrednio przez system i przekształcić go w sygnał obciążenia lub sygnał ciśnienia, który jest spolaryzowany, proporcjonalny i może sterować elektrohydraulicznym zaworem serwo, dzięki czemu system wyprowadzi moc hydrauliczną na napęd Odpowiednimi organami wykonawczymi. Wydajność i niezawodność mają bezpośredni wpływ na osiągi i niezawodność całego systemu, dlatego jest sednem elektrohydraulicznego układu serwo-sterującego.

Składnik zaworu Servo QDY14
Elektroniczny zawór sterujący dławiący jest systemem sterowania pętli zamkniętych, który składa się głównie z konwersji elektro-mechanicznej, wzmacniacza mocy, sprzężenia zwrotnego.

1. Elektro-mechaniczne części konwersji:W zaworze serwozaworowym dyszy, elektro-mechaniczne części konwersji jest silnikiem momentu obrotowego, zasada działania polega na przekształceniu prądu cewki wejściowej w energię mechaniczną armatury.











2. Sekcja wzmacniacza mocy:Wzmacniacz mocy przekształca wejściową energię mechaniczną wciągarki wahadłowej w energię hydrauliczną ciśnienia i przepływu. W elektrycznym sprzęcie zwrotnym serii QDY wzmacniacz mocy uzyskuje się głównie dzięki konstrukcji klapy.










3. Informacje zwrotne: Ta część jest przekazywana ciśnieniu wyjściowemu lub przepływowi do poprzedniego etapu jako przesunięcie, siłę lub inne formy. Ze względu na ten mechanizm sprzężenia zwrotnego, serwozawór jest układem sterowania pętlą zamkniętą. Serwozawieszkowy seria QDY jest zaworem serwo-zwrotnym, aby osiągnąć funkcję sprzężenia zwrotnego przez elementy oprawy.









Parametry Elektronicznego Zaworu Regulacyjnego Dławiącego


Rodzaj			QDY14
Zakres ciśnienia oleju zasilającego		Mpa	1,5 do 25
Znamionowe ciśnienie oleju zasilającego		Mpa	21
Przepływ znamionowy QN [L / min] (at   Spadek ciśnienia w zaworze 7MPa)		L / min	4, 10, 20, 40
Prąd znamionowy		mama	30, 40
Histereza		%	≤3
Rozkład		%	≤0,5
Nieliniowość		%	≤ ± 8
Asymetria		%	≤ ± 10
Wzrost ciśnienia		%	> 30
Uszkodzenie wewnętrzne		L / min	≤1.3
Stronniczość		%	≤ ± 3
Zero dryftu ciśnienia oleju zasilającego (80 do 110%   Ps)		%	≤ ± 2
Zero dryftu ciśnienia oleju powrotnego (0 do 20%   Ps)		%	≤ ± 2
Zero dryftu w temperaturze (-30 do +150)		%	≤ ± 4
Częstotliwość	Szerokość pasma amplitudy (-3 dB)	Hz	60 do 100
	Szerokość częstotliwości fazowej (-90 °)	Hz	60 do 100
Temperatura pracy		℃	-40 do +100
Waga netto		Kg	0,9
