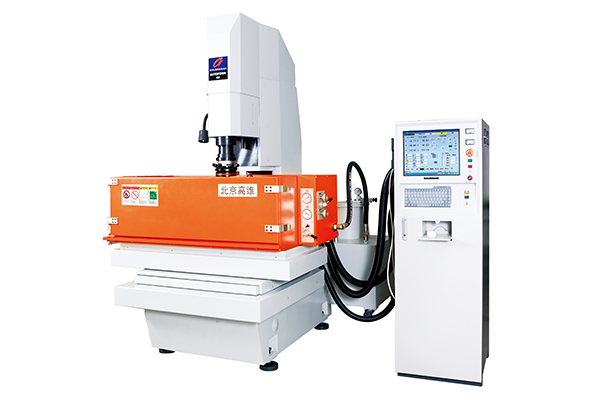

Maszyny AF40 CNC EDM

Opis
AF40 Trzyosiowe maszyny CNC EDM są szeroko stosowane w produkcji form dla elementów elektronicznych, automatyki, technologii informacyjnych i komunikacyjnych, urządzeń gospodarstwa domowego. I odgrywa ważną rolę w ułatwianiu produkcji części w przemyśle lotniczym, przemyśle motoryzacyjnym, przemyśle dentystycznym, przemyśle zegarmistrzowskim i biżuterii oraz wielu innych dziedzinach.

cechy
1. Z dużą konstrukcją sztywności, precyzyjnym montażem, precyzyjnym montażem.
2. Automatyczna funkcja pomiaru spełnia wymogi pozycjonowania.
3. System programowania ekspertów: Inteligentny program generowany automatycznie w procesie (od obróbki zgrubnej do obróbki wykańczającej) zgodnie z wymaganiami technologii. Ustawić priorytet obróbki zgodnie z efektywnością obróbki lub jakością.
4. Tryb tłumaczenia bogatego: możliwość tłumaczenia okrągłego, tłumaczenia kwadratowego, tłumaczenia krzyżowego i tłumaczenia kątowego 45 stopni itd. Dostosować warunki wyczerpania, aby zmniejszyć zużycie elektrod.
5. System sterowania to nowy wbudowany komputer przemysłowy i system wieloprocesorowy, który wykorzystuje amerykański sterownik ruchu GALIL, silnik Yaskawa i silnik napędzany silnikiem typu Panassonic.
6. Z platformą Windows, funkcje wielozadaniowe i łatwą obsługę.
7. Wyświetlanie stanu obróbki w dowolnym momencie, co zapewnia komunikację sieciową.

Parametry trójosiowej maszyny NC EDM

Maszyna CNC EDM			AF40
Narzędzie mechaniczne	Struktura obrabiarek		Struktura typu C
	Masa maszyny	Kg	2500
	Ogólny wymiar	Mm	1600 × 1600 × 2300
	Udar X	Mm	380
	Udar mózgu	Mm	280
	Udar Z	Mm	280
	System pomiaru przemieszczeń		Koder pozycji
	Rozdzielczość pomiaru przesunięcia X, Y, Z	Μm	1
Zakres roboczy	Wymiar sklepu (L × W)	Mm	700 x 400
	Rurka olejowa	Mm
	Maksymalna waga elektrody	Kg	50
	Maksymalna waga sztuki	Kg	600
System płynu roboczego	Pojemność zbiornika oleju	L	590
	System filtrów	L	4
Zasilanie impulsowe	Rodzaj		Zasilacz Isopulse
	Prąd szczytowy	ZA	64
	Najlepsza chropowatość powierzchni (Ra)	Μm	0,1
	Minimalne zużycie elektrody		0,1%
	Maksymalna wydajność obróbki (64A)	Mm3 / min	400
System CNC	Ekran		17TFT
	Pilot zdalnego sterowania		Konfiguracja standardowa
	Programowanie systemu eksperckiego		Konfiguracja standardowa
	Oś sterująca		Osie sterowane równocześnie
Producent energii	Napięcie trójfazowe	V	380
	Częstotliwość zasilania	Hz	50
	Zużycie energii (64A)	KVA	7
