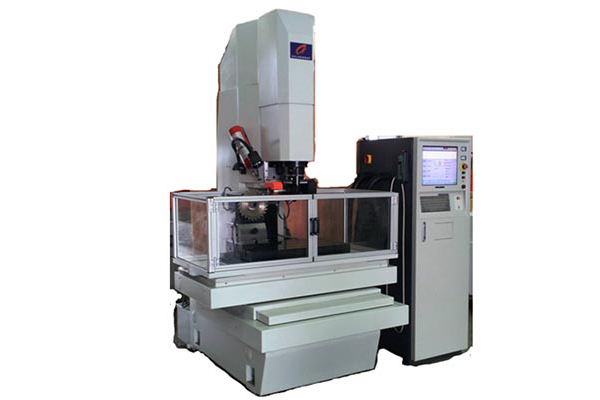

AG40 CNC EDM Blade Grinder

Descrição
A máquina de moer AG40 CNC EDM é usada principalmente para a fabricação e trituração de cortadores PCD na indústria de processamento de madeira (como piso composto e piso de bambu), alumínio, placa de circuito impresso, cortadores de materiais não metálicos e outros cortadores de PCD.

Características da estrutura do cortador de corte CNC
1. O mainframe usa o pedestal de tipo C com estrutura de unidades de alimentação cruzada.
2. O fuso de divisão de peça de trabalho adota uma unidade de redução harmônica de alta precisão.
3. A sonda de disparo de alta precisão é usada para medir os cortadores.
4. O eletrodo de velocidade variável de alta precisão do eixo R pode auto-adaptar o eletrodo ao corte de rotação e corte de moagem.
5. Proteção contra sensibilidade à luz e extintor de incêndio sensível à temperatura garantem a segurança.

Características técnicas do cortador de corte CNC
1. Configurando alta eficiência e alta potência de acabamento para processamento de PCD. A onda de descarga é ajustada automaticamente durante o processamento. A eficiência de corte é alta e a qualidade da borda do cortador de PCD é excelente.
2. O software especial dos cortadores pode processar-se automaticamente como os parâmetros que você configurou. Reduza a operação manual e garanta uma boa provisão.
3. O passo de dente do cortador de disco pode ser medido automaticamente, indexação automática, auto-compensação e processamento automático.

Parâmetros da máquina de moagem CNC EDM
1. Cortador de tipo disco

Diâmetro	400mm, 630mm
Abertura da barra de corte	MIN 10mm
Lâmina	14mm
Ângulo de alívio	45 °
Ângulo da coroa do dente	60 °
Diferença de altitude do dente cortador	permitido

2.Eletrodo

Diâmetro do eletrodo	120mm
Diâmetro do orifício de montagem do eletrodo	30mm
Altura do eletrodo	40mm
Taxa de rotação do processamento de descarga	700 rpm
Taxa de rotação do processamento de descarga	1000 rpm
Deslocamento da bomba de óleo	30L / min
Volume de bomba de óleo	Cerca de 100L
Potência de entrada total	3kW
Fonte de energia	380V / 3 fase / 50Hz
Dimensão total	2246 × 1860 × 2360 mm
Peso	2500 kg

3. Sistema de controle
Existem controladores de movimento multi-eixo avançados e servo-motor.
Eixos NC: 4 eixos
Eixo X - alimentação de moagem do cortador, rotação do eletrodo
Eixo Y - moagem rotativa, rotação de eletrodos
Eixo Z - moagem de balanço, medição de sonda
Eje B - localização do índice do cortador, ângulo de alívio
Eixos manuais: 3 eixos
Ângulo da coroa do dente C1, inclinação do corte do instrumento A e ângulo de rotação do eletrodo C2
