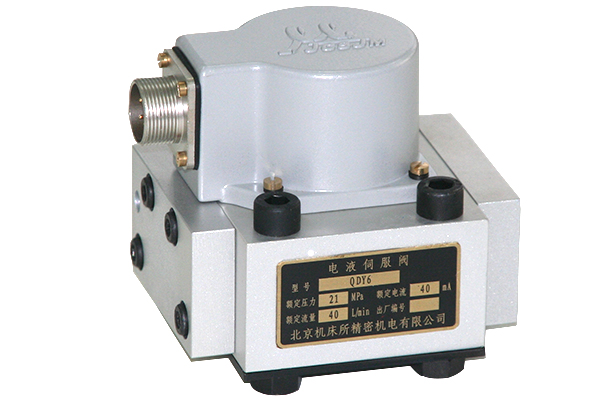

Servo Valvula Série QDY6

Descrição
A válvula servo do floco do bocal QDY6 é uma parte de controle chave do sistema de controle servo eletro-hidráulico, atuando sobre conversão eletro-hidráulica e amplificação de potência. Nossas máquinas auto-desenvolvidas têm sido amplamente utilizadas na indústria de metalurgia, aeroespacial, construção naval, automotivo, têxtil e impressão.

Vantagens
1. As servo-válvulas da série QDY são válvulas servo flapper de bico duplo, que apresentam ótimos desempenhos em resposta dinâmica rápida, sensibilidade e linearidade de pressão, pequena deriva zero, baixa entrada necessária. poder.
2. A válvula de retroalimentação elétrica utiliza concha de liga de alumínio super rígida e possui estrutura compacta.
3. É permitido selecionar a 5ª porta de óleo para controlar a válvula piloto separadamente.

Componente da válvula servo QDY6 Nozzle Flapper
A válvula servo eletro-hidráulica é um sistema de controle em circuito fechado, que geralmente consiste em conversão eletro-mecânica, amplificador de potência, feedback.

1. Peças de conversão eletromecânica:Na válvula servo flapper do bocal, as peças de conversão eletro-mecânica são um motor de torque, o princípio da operação é converter a corrente da bobina de entrada que se balança na energia mecânica da armadura.











2. Seção do amplificador de potência:O amplificador de potência converte a energia mecânica de entrada da armadura do balanço na energia hidráulica da pressão e do fluxo. Na válvula de retorno elétrico da série QDY, o amplificador de potência é principalmente alcançado pela estrutura do flapper.










3. Feedback: Esta parte é para rever a pressão de saída ou fluxo para o estágio anterior como o deslocamento, força ou outras formas. Devido a este mecanismo de feedback, a válvula servo em si é um sistema de controle em malha fechada. A válvula servo da série QDY é válvula servo de retorno de força, para atingir a função de feedback por componentes do painel.









Parâmetros técnicos da válvula servo Flapper QDY6


Tipo			QDY6
Força de pressão do óleo		Mpa	1,5 a 31,5
Pressão de óleo da fonte avaliada		Mpa	31.5
Fluxo nominal QN [L / min] (em   Queda de pressão da válvula de 7MPa)		L / min	4, 10, 20, 40, 60
Corrente nominal		MA	15, 30, 40, 80
Histerese		%	≤3
Resolução		%	≤0,5
Não-linearidade		%	≤ ± 8
Assimetria		%	≤ ± 10
Ganho de pressão		%	> 30
Vazamento interno		L / min	≤1.3
Viés		%	≤ ± 3
Deriva zero da pressão do óleo de alimentação (80 a 110%   Ps)		%	≤ ± 2
Deriva zero da pressão do óleo de retorno (0 a 20%   Ps)		%	≤ ± 2
Zero drift in temperature (-30 a +150)		%	≤ ± 4
Freqüência	Largura da frequência de amplitude (-3db)	Hz	60 a 100
	Largura da freqüência de fase (-90 °)	Hz	60 a 100
Temperatura de trabalho		℃	-40 a +100
Peso líquido		Kg	1.2
