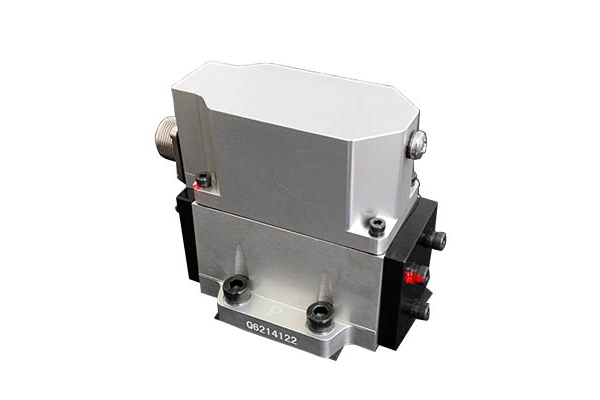

Servo Valvula QDY62

Descrição
A válvula de borboleta hidraulica da série QDY62 é uma parte chave de controle do sistema de controle servo eletro-hidráulico, atuando sobre conversão eletro-hidráulica e amplificação de potência. O desempenho e a confiabilidade afetarão diretamente o desempenho e a confiabilidade de todo o sistema, por isso é o núcleo do sistema de servo-controle eletro-hidráulico.
Nossas válvulas de controle de aceleração elétricas auto-desenvolvidas têm sido amplamente utilizadas na indústria de metalurgia, aeroespacial, construção naval, automotivo, têxtil e de impressão.

 Vantagens
1. As servo válvulas da série QDY62 são servo valvulação de bocal duplo, que apresentam ótimos desempenhos na rápida resposta dinâmica, sensibilidade à pressão e linearidade, pequena deriva zero, baixa entrada necessária. poder.
2. Adota casca de aço inoxidável, com os caracteres de estrutura compacta, peso leve.
3. É permitido selecionar a 5ª porta de óleo para controlar a válvula piloto separadamente.
4. Com mecanismo mecânico de ajuste de zero para facilitar o ajuste dos usuários.

Componente da válvula de aceleração hidráulica QDY62
A válvula de controle de aceleração elétrica é um sistema de controle de circuito fechado, que geralmente consiste em conversão eletro-mecânica, amplificador de potência, feedback.

1. Peças de conversão eletromecânica:Na válvula servo flapper do bocal, as peças de conversão eletro-mecânica são um motor de torque, o princípio da operação é converter a corrente da bobina de entrada que se balança na energia mecânica da armadura.











2. Seção do amplificador de potência:O amplificador de potência converte a energia mecânica de entrada da armadura do balanço na energia hidráulica da pressão e do fluxo. Na válvula de retorno elétrico da série QDY, o amplificador de potência é principalmente alcançado pela estrutura do flapper.










3. Feedback: Esta parte é para rever a pressão de saída ou fluxo para o estágio anterior como o deslocamento, força ou outras formas. Devido a este mecanismo de feedback, a válvula servo em si é um sistema de controle em malha fechada. A válvula servo da série QDY é válvula servo de retorno de força, para atingir a função de feedback por componentes do painel.









Parâmetro técnico da válvula de aceleração hidráulica


Tipo			QDY62
Força de pressão do óleo		Mpa	1,5 a 31,11
Pressão de óleo da fonte avaliada		Mpa	21
Fluxo nominal QN [L / min] (em   Queda de pressão da válvula de 7MPa)		L / min	10, 20, 40, 60
Corrente nominal		MA	15
Histerese		%	≤1
Resolução		%	≤0,5
Não-linearidade		%	≤ ± 10
Assimetria		%	≤ ± 10
Ganho de pressão		%	> 30
Vazamento interno		L / min	≤2
Viés		%	≤ ± 3
Deriva zero da pressão do óleo de alimentação (80 a 110%   Ps)		%	≤ ± 2
Deriva zero da pressão do óleo de retorno (0 a 20%   Ps)		%	≤ ± 2
Zero drift in temperature (-30 a +150)		%	≤ ± 4
Freqüência	Largura da frequência de amplitude (-3db)	Hz	> 20
	Largura da freqüência de fase (-90 °)	Hz	> 40
Temperatura de trabalho		℃	-20 a +100
Peso líquido		Kg	1.9
