SVA-Ⅱ Servo Amplifier

Descrição
O amplificador de servo-válvula SVA-II é um amplificador de potência de caixa com fonte de alimentação estabilizada de CC autônoma, que é principalmente para a condução e controle de circuito fechado de um estágio da servo-válvula de válvula de bico e válvula servo de jato, etc.

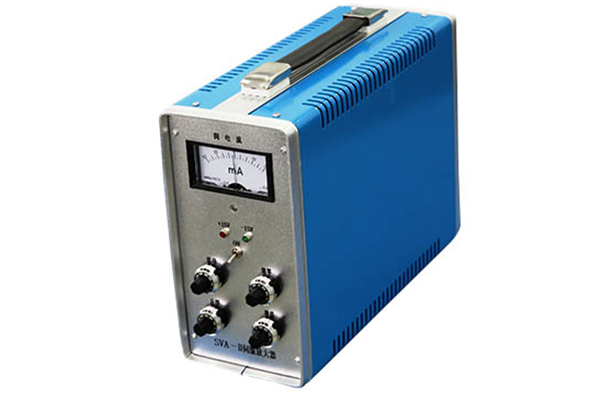

Ele usa uma caixa portátil autônoma para fácil utilização. A placa frontal adota potenciômetro com um mecanismo de bloqueio de escala para fácil ajuste de parâmetros. Um amperímetro é usado para exibir a corrente da bobina da válvula para fácil observação no comissionamento. Os clientes podem selecionar o quadro de desmodulação LVDT de acordo com o necessário.

Aplicação
Os amplificadores de servo-válvula da série SVA são especialmente utilizados para a condução e controle de servo-válvulas eletro-hidráulicas. Os amplificadores são principalmente para o controle de alta precisão de servo válvulas eletro-hidráulicas, como servo válvulas de válvula de bico e servo válvulas de jato, etc. Em um sistema hidráulico, é possível controlar parâmetros físicos, como posição, velocidade, aceleração e força por Usando vários dispositivos hidráulicos e sensores de medição. Por exemplo: cilindro controlado por válvula, motor controlado por válvulas, bombas controladas por válvulas, etc.

Características do Box Power Amplifier
1. Controle de ciclo fechado Stage-I com servo sistema hidráulico.
2. Com função de proteção de sobrecorrente, a corrente de saída pode ser até 100mA.
3. A placa frontal é para ajustar parâmetros como zero, ganho, volume de feedback, distúrbios, etc. O mecanismo de bloqueio de ajuste é fornecido.
4. O amperímetro na placa frontal exibe a corrente da bobina da válvula.
5. Com um circuito CC estabilizado interno incorporado. Precisa apenas conectar-se ao AC220V externamente.

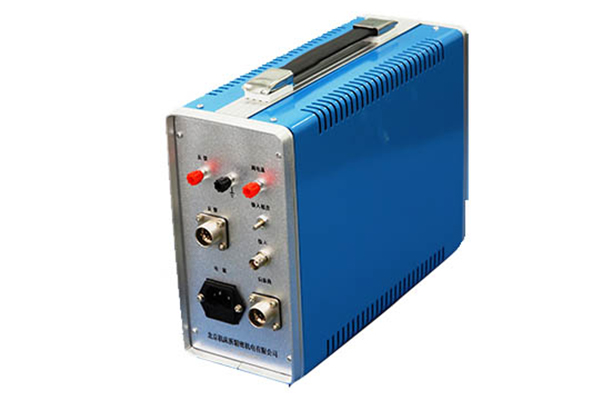

6. Toda a fonte de alimentação, a bobina da válvula e o sensor LVDT usam conexão independente do plugue e é conveniente conectar periféricos.

Parâmetros de SVA-Ⅱ Servo Valve Amplifier

Fonte de energia		V	AC220
Servoamplificador	Entrada analógica		± 10V, 0 a 10V, 4 a 20mA
	Capacidade de condução da válvula servo		± 100mA, 100Ω
	Ganho proporcional	MA / V	5 a 300
	Sinal de perturbação		200 Hz 6Vpp
Oscilador	Freqüência	Hz	2500
	Amplitude	Vpp	6
Demodulador	Ondulação	MVp-p	& Lt; 40 (dentro de uma excitação dada   freqüência)
	Ganho	Vdc / Vp-p	1 a 10
Escala de operação		℃	0 a 50
Tamanho do contorno		milímetros	110 × 225 × 300
