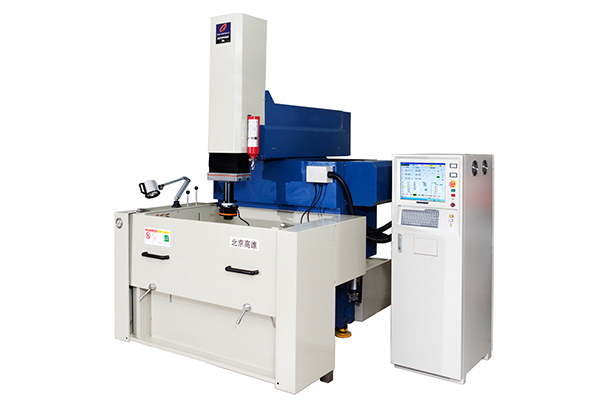

Машина AF50 CNC EDM

Описание
AF40 / AF50 Трехходовая машина с ЧПУ EDM широко используется в областях производства пресс-форм для электронных компонентов, автоматизации, информационных и коммуникационных технологий, бытовой техники. И это также играет важную роль в содействии производству деталей в аэрокосмической промышленности, автомобильной промышленности, стоматологической промышленности, часовой промышленности и ювелирной промышленности и во многих других областях.

Особенности
1. С конструкцией конструкции высокой жесткости, высокоточной конструкцией блока движения, точностью сборки.
2. Автоматическая измерительная функция соответствует требованиям выравнивания позиционирования.
3. Программная экспертная система: интеллектуальная автоматическая программа работает в этом процессе (от грубой обработки до чистовой обработки) в соответствии с технологическими требованиями. Установите степень приоритетности обработки в соответствии с эффективностью или качеством обработки.
4. Богатый режим перевода: обеспечивает круговой перевод, квадратный перевод, кросс-перевод и 45-градусный угол перевода и т. Д. Отрегулируйте состояние выхлопа-выхлопа, чтобы, очевидно, снизить потребление электродов.
5. Система управления - это новый встроенный промышленный ПК и многопроцессорная система, в которой используется американский контроллер движения GALIL, контроллер Yaskawa и Panassonic AC.
6. С платформой Windows он оснащен многозадачной работой и простой работой.
7. Отображение состояния обработки в любое время, что обеспечивает возможность сетевой связи.

Параметры трех осей CNC EDM Machinery

Станок CNC EDM			AF40	AF50
Станок	Конструкция станка		Структура типа C	Структура типа Bull Head
	Вес машины	Кг	2500	3000
	Габаритный размер	мм	1600 × 1600 × 2300	2185 × 1550 × 2500
	Ход X	мм	380	500
	Y ход	мм	280	400
	Z ход	мм	280	300
	Система измерения смещения		Датчик положения	Датчик положения
	Разрешение измерения смещения X, Y, Z	мкм	1	1
Рабочий диапазон	Размер рабочего стола (L × W)	мм	700 × 400	850 × 500
	Масляная канавка	мм
	Максимальный вес электрода	Кг	50	100
	Максимальный вес заготовки	Кг	600	1800
Система рабочей жидкости	Емкость масляного бака	L	590	640
	Фильтрующая система		4 бумажный фильтр	4 бумажный фильтр
Импульсный источник питания	Тип		Источник питания Isopulse	Источник питания Isopulse
	Пиковый ток		64	64
	Наилучшая шероховатость поверхности (Ra)	мкм	0,1	0,1
	Минимальный износ электродов		0,1%	0,1%
	Максимальная эффективность обработки (64A)	mm³ / мин	400	400
Система ЧПУ	экран		17TFT	17TFT
	Пульт		Стандартная конфигурация	Стандартная конфигурация
	Программирование экспертной системы		Стандартная конфигурация	Стандартная конфигурация
	Управляющая ось		Одновременно контролируются оси	Одновременно контролируются оси
Производители энергии	Трехфазное напряжение	В	380	380
	Частота питания	Гц	50	50
	Потребляемая мощность (64A)	KVA	7	10
