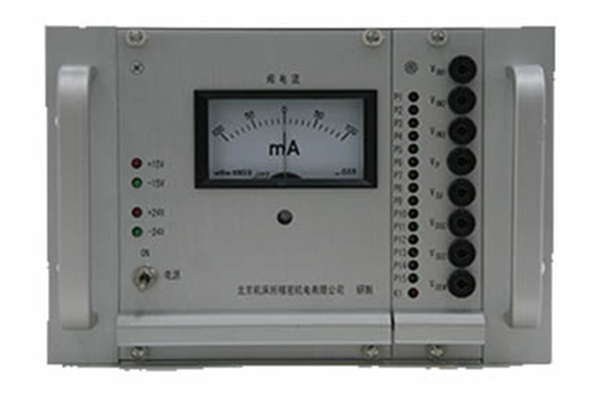

เครื่องขยายสัญญาณเซอร์โว SVA-III-M

ลักษณะ
เครื่องขยายเสียงเซอร์โวเซอร์โว SVA-III-M เป็นเครื่องขยายเสียงชนิด SVA-III ซึ่งรวมเข้ากับแชสซีพลังงาน 19 นิ้วมาตรฐาน ฟังก์ชั่นการควบคุมของมันเหมือนกับตัวควบคุมของเครื่องขยายเสียงชนิด SVA-III ไดรฟ์เซอร์โวเซอร์โวไฟฟ้าไฮดรอลิกส่วนใหญ่ใช้สำหรับควบคุมวาล์ว 3 ขั้นตอนพร้อมเซ็นเซอร์ตำแหน่ง LVDT ซึ่งสามารถรับรู้การควบคุมลูปปิดได้ภายในวงแหวนภายในของขดลวดวาล์วเซอร์โว โดยการตั้งค่าของสวิทช์กระโดดนอกจากนี้ยังสามารถใช้สำหรับการควบคุมตำแหน่งวงปิดที่เกิดขึ้นจากวาล์วเซอร์โวแบบ 2 ขั้นตอนและเซ็นเซอร์ LVDT

คุณสมบัติทางเทคนิค
1. เซอร์โววาล์วควบคุมเซอร์โวแบบสามขั้นตอนแบบวงปิดพร้อมเซ็นเซอร์ตำแหน่ง LVDT
2. การตั้งค่าและเลือก PID วงรอบนอกเป็นการควบคุมโดยสวิทช์กระโดด
3. การ จำกัด กระแสเอาต์พุต
4. ปรับวงได้
5. ง่ายและรวดเร็วการทดสอบบอร์ดด้านหน้าและปรับ Potentiometer
6. ขดลวดวาล์วตรงและตัวบ่งชี้แหล่งจ่ายไฟ

โครงสร้างตัวอักษร
1. มีวงจร demodulator LVDT ด้วยฟังก์ชัน PID ควบคุมวงรอบนอก
2. ไดรฟ์เซอร์โวไฟฟ้าไฮดรอลิกได้รับการติดตั้งแหล่งจ่ายไฟเชิงเส้นแบบรวม คุณสามารถจ่าย AC220V ได้โดยตรง
โครงร่างใช้ปลอกหุ้มมาตรฐาน
4. แอมป์มิเตอร์มิเตอร์ด้านหน้าแสดงถึงขดลวดของวาล์วปัจจุบันเพื่อให้สังเกตได้ง่ายในการว่าจ้าง

ใบสมัคร
เซอร์โวเซอร์โวเซอร์ราวเซอร์ SVA series ใช้เป็นพิเศษในการขับขี่และควบคุมวาล์วเซอร์โวแบบ electro-hydraulic แอมพลิฟายเออร์ส่วนใหญ่มีไว้สำหรับการควบคุมความแม่นยำสูงของวาล์วเซอร์โวชนิดไฮโดรลิคเช่นวาล์วเซอร์โววาล์วหัวเทียนและวาล์วเซอร์โวของเจ็ทเป็นต้นในระบบไฮดรอลิกก็เป็นไปได้ที่จะควบคุมพารามิเตอร์ทางกายภาพเช่นตำแหน่งความเร็วการเร่งและแรงโดย ใช้อุปกรณ์ไฮดรอลิต่างๆและเซ็นเซอร์วัด ตัวอย่างเช่นวาล์วควบคุมกระบอกวาล์วควบคุมมอเตอร์วาล์วควบคุมปั๊ม ฯลฯ

พารามิเตอร์ของ Servo Drive แบบไฮดรอลิค

แหล่งจ่ายไฟ		V	AC220
เซอร์โวเครื่องขยายเสียง	อินพุตแบบอนาล็อก		± 10V, 0-10V, 4-20mA
	วาล์วเซอร์โวกำลังขับ		± 100mA, 100Ω
	กำไรล่วงหน้า	mA / V	5 ถึง 300
	กำไรจากการผสานรวม	mA / V วินาที	8 ถึง 4000
	ผลประโยชน์ที่แตกต่างกัน	mA / V-วินาที / โวลต์	0.04 ถึง 4
	การเพิ่มลูปภายใน	mA / V	10 ถึง 200
	สัญญาณรบกวน		200 Hz 5Vpp
oscillator	ความถี่	เฮิร์ตซ์	100 ถึง 2500
	ความกว้าง	Vpp	2 ถึง 11
demodulator	ระลอก	MVP-P	& lt; 40 (ภายในความถี่กระตุ้นที่กำหนด)
	ได้รับ	Vdc / VP-P	1 ถึง 10
ช่วงการดำเนินงาน		℃	0 ถึง 50
ขนาดเค้าร่าง		มิลลิเมตร	100 × 160
