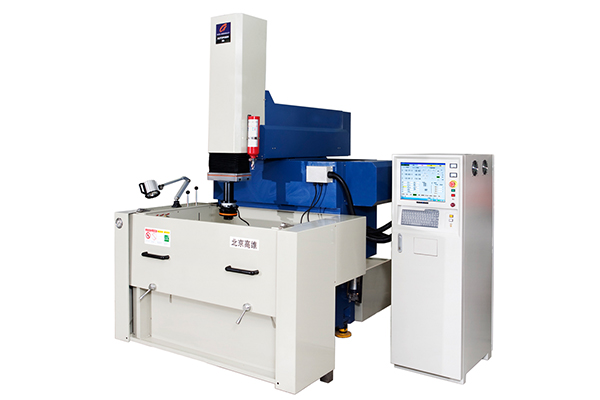

AF50 CNC EDM Makinesi

Açıklama
AF40 / AF50 Üç eksenli CNC EDM makinesi, elektronik bileşen, otomasyon, bilgi ve iletişim teknolojisi, ev eşyaları için kalıp üretimi alanlarında yaygın olarak kullanılmaktadır. Ayrıca, havacılık endüstrisinde, otomobil endüstrisinde, diş endüstrisinde, saat endüstrisinde ve mücevherat endüstrisinde ve diğer birçok alanda parçaların üretiminin kolaylaştırılmasında önemli bir rol oynamaktadır.

Özellikler
1. Yüksek rijitlikli yapı tasarımı, yüksek hassasiyetli hareket ünitesi tasarımı, hassas montaj tekniği.
2. Otomatik ölçüm fonksiyonu konumlandırma hizalama gereksinimlerini karşılar.
3. Programlama uzman sistemi: Akıllı otomatik üretilen program, teknoloji gereksinimlerine göre (kaba işleme ile bitirme işleme arasında) çalışır. İşleme öncelik derecesini işleme verimliliğine veya kalitesine göre ayarlayın.
4. Zengin çeviri modu: Dairesel çeviri, kare çeviri, çapraz çeviri ve 45 derecelik açıyla çevirme, vb. Sağlamaktadır. Elektrot tüketimini azaltmak için talaş-egzoz koşulunu ayarlayın.
5. Kontrol sistemi, Amerikan GALIL hareket denetleyicisi, Yaskawa ve Panassonic AC ile çalışan yeni gömülü endüstriyel PC ve çoklu işlemci sistemidir.
6. Windows platformu ile, çoklu görev kullanımı ve kolay kullanım özelliği vardır.
7. İsteğe bağlı ağ iletişimi sağlayan, işleme durumunu istediğiniz zaman görüntüleme.

Üç Eksenli CNC EDM Makinelerinin Parametreleri

CNC EDM Makinesi			AF40	AF50
Makine parçası	Takım tezgahı yapısı		C Tipi Yapı	Boğa Kafalı Tip Yapısı
	Makine ağırlığı	Kilogram	2500	3000
	Ortalama boyut	aa	1600 × 1600 × 2300	2185 × 1550 × 2500
	X hareketi	aa	380	500
	Y hareketi	aa	280	400
	Z hareketi	aa	280	300
	Deplasmanlı ölçüm sistemi		Konum enkoderi	Konum enkoderi
	X, Y, Z deplasman ölçüm çözünürlüğü	um	1	1
Çalışma aralığı	Çalışma tezgahı boyutu (L × W)	aa	700 × 400	850 × 500
	Yağ oluğu	aa
	Azami elektrot ağırlığı	Kilogram	50	100
	Maksimum iş parçası ağırlığı	Kilogram	600	1800
Çalışma sıvısı sistemi	Yağ tankı kapasitesi	L	590	640
	Filtre sistemi		4 kağıt filtresi	4 kağıt filtresi
Darbeli güç kaynağı	tip		İzolasyon güç kaynağı	İzolasyon güç kaynağı
	En yüksek akım	bir	64	64
	En iyi yüzey pürüzlülüğü (Ra)	um	0.1	0.1
	Minimum elektrot aşınması		% 0.1	% 0.1
	Maksimum işleme verimliliği (64A)	mm³ / dakika	400	400
CNC sistemi	Ekran		17TFT	17TFT
	Uzaktan kumanda		Standart yapılandırma	Standart yapılandırma
	Programlama uzman sistemi		Standart yapılandırma	Standart yapılandırma
	Kontrol ekseni		Aynı anda kontrol edilen eksenler	Aynı anda kontrol edilen eksenler
Güç üreticisi	Üç fazlı voltaj	V	380	380
	Güç frekansı	Hz	50	50
	Güç tüketimi (64A)	KVA	7	10
