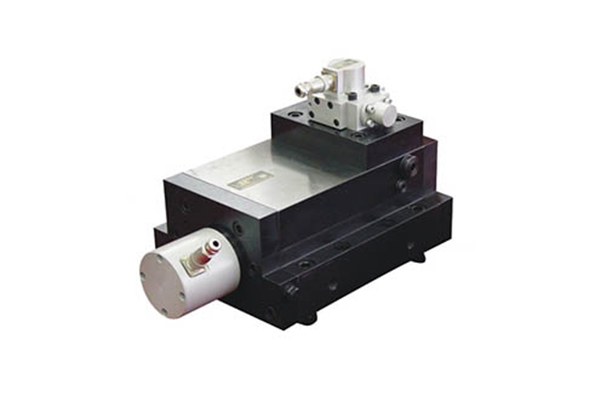

Servo Valvula Série QDY18

Descrição
Nossa válvula de válvula servo-válvula de controle de fluxo hidráulico auto-desenvolvida tem sido amplamente utilizada na indústria de metalurgia, aeroespacial, construção naval, automóvel, têxtil e impressão.
A válvula servo de três estágios da série QDY8 é uma parte chave do controle do servo controle eletro-hidráulico, atuando sobre a conversão eletro-hidráulica e amplificação de potência. O desempenho e a confiabilidade afetarão diretamente o desempenho e a confiabilidade de todo o sistema, por isso é o núcleo do sistema de servo-controle eletro-hidráulico.

Processo de trabalho
Para ser específico, pode receber o sinal elétrico passado pelo sistema diretamente e convertê-lo em um fluxo de carga ou sinal de pressão que é polarizado, proporcional e pode controlar a válvula servo-eletro-hidráulica, de modo que o sistema emita energia hidráulica para conduzir Os órgãos executivos correspondentes.

Características da Servo Valvula de Controle de Fluxo Hidráulico
1. A máquina usa uma válvula flapper de bico duplo como o nível do piloto e fornecida com feedback elétrico para a posição principal do núcleo da válvula.
2. Com bom comportamento dinâmico e baixo consumo de energia, ele atende aos requisitos para válvulas com resposta de alta freqüência e fluxo de campos industriais.
3. Ao adotar um amplificador de controle externo, esta válvula servo eletro-hidráulica é fácil de ajustar.
4. Permitir que os usuários selecionem o controle externo e a maneira de descarga para o controle do óleo do controle.

Parâmetros Técnicos da Servo Valvula de Controle de Fluxo Hidráulico

Tipo de servo válvula de três estágios			QDY18
Fornecem   Faixa de pressão do óleo		Mpa	2 a 21
Avaliado   Força pressão do óleo		Mpa	14
Avaliado   Fluxo QN [L / min] (na queda de pressão da válvula   7MPa)		L / min	800, 1000
Avaliado   atual		MA	10
Histerese		%	≤ 4
Resolução		%	≤1
Não   Linearidade		%	≤ ± 12
Assimetria		%	≤ ± 12
Pressão   ganho		%	> 30
interno   vazamento		L / min	≤8
Viés		%	≤ ± 3
Zero   Pressão de óleo de deriva de fornecimento (80 a 110% de Ps)		%	≤ ± 2
Zero   Deriva da pressão do óleo de retorno (0 a 20% de Ps)		%	≤ ± 2
Zero   Temperatura de deriva (-30 a +150)		%	≤ ± 4
Freqüência	Amplitude   Largura da frequência (-3db)	Hz	≥30
	Estágio   Largura da frequência (-90 °)	Hz	≥35
Trabalhos   temperatura		℃	-30 a +100
Líquido   peso		Kg	136
