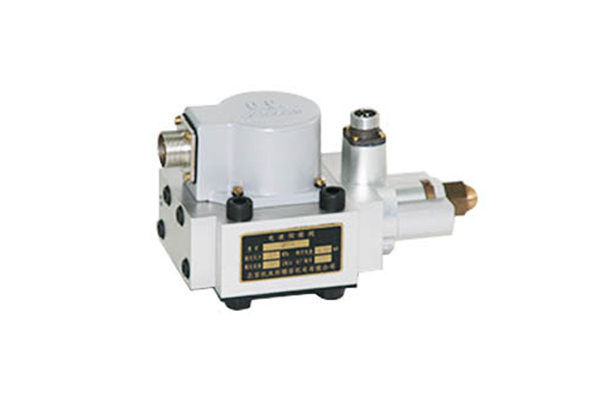

Servo Valvula Série QDY8

Descrição
A válvula servo de controle de aceleração QDY8 é uma parte de controle chave do sistema de controle servo eletro-hidráulico, atuando sobre conversão eletro-hidráulica e amplificação de potência, cujo desempenho e confiabilidade afetarão diretamente o desempenho e a confiabilidade de todo o sistema.
Para ser específico, pode receber o sinal elétrico passado pelo sistema diretamente e convertê-lo em um fluxo de carga ou sinal de pressão que é polarizado, proporcional e pode controlar a válvula servo-eletro-hidráulica, de modo que o sistema emita energia hidráulica para conduzir Os órgãos executivos correspondentes.

Aplicação
Nossas servo válvulas eletro-hidráulicas auto-desenvolvidas têm sido amplamente utilizadas na indústria de metalurgia, aeroespacial, construção naval, automotivo, têxtil e de impressão.

Características da válvula servo de controle de aceleração QDY8
1. A máquina usa uma válvula flapper de bico duplo como o nível do piloto e fornecida com feedback elétrico para a posição principal do núcleo da válvula.
2. Com bom comportamento dinâmico e baixo consumo de energia, ele atende aos requisitos para válvulas com resposta de alta freqüência e fluxo de campos industriais.
3. Adotando um amplificador de controle externo, que é fácil de ajustar.
4. Permitir que os usuários selecionem o controle externo e a maneira de descarga para o controle do óleo do controle.

Parâmetros técnicos da válvula servo de controle de aceleração QDY8

Tipo de   Servo valvula eletro-hidráulica			QDY8
Fornecem   Faixa de pressão do óleo		Mpa	2 a 14
Avaliado   Força pressão do óleo		Mpa	14
Avaliado   Fluxo QN [L / min] (na queda de pressão da válvula   7MPa)		L / min	10, 30
Avaliado   atual		MA	10
Histerese		%	≤3
Resolução		%	≤0,5
Não   Linearidade		%	≤ ± 8
Assimetria		%	≤ ± 10
Pressão   ganho		%	> 30
interno   vazamento		L / min	≤1.1
Viés		%	≤ ± 3
Zero   Pressão de óleo de deriva de fornecimento (80 a 110% de Ps)		%	≤ ± 2
Zero   Deriva da pressão do óleo de retorno (0 a 20% de Ps)		%	≤ ± 2
Zero   Temperatura de deriva (-30 a +150)		%	≤ ± 4
Freqüência	Amplitude   Largura da frequência (-3db)	Hz	≥30
	Estágio   Largura da frequência (-90 °)	Hz	≥35
Trabalhos   temperatura		℃	-30 a +100
Líquido   peso		Kg	1.4
